РР на 6Н1П и 6П1П

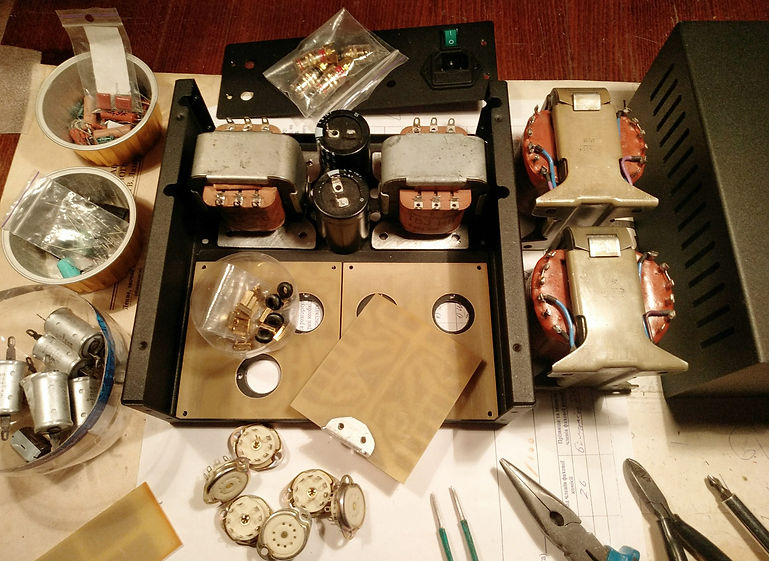

Представляю вашему вниманию миниатюрный (и полноценный!) двухтактный стереофонический усилитель низкой частоты на лампах 6Н1П и 6П1П. Миниатюрный – значит выполненный максимально компактно, рационально, без пустых пространств. Корпус усилителя изготовлен специально для этого проекта. Проект посвящен хорошему звуковому трансформатору из далекого прошлого – ТВЗ-1-6. Трансформаторы имеют секционирование I+II+I+II, и при своих небольших габаритах, позволяют получить хороший звук и неплохие параметры. Двухтактные усилители на лампах 6Н1П, 6Н2П, 6Н3П и 6П1П и 6П14П, имеющие подобные по габаритам и намотке трансформаторы, известны из публикаций 50-х годов. Актуальны такие конструкции и сейчас.
Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый каскад (1/2 6Н1П) - усилитель напряжения. Второй каскад (1/2 6Н1П) – фазоинвертор с разделенной нагрузкой, гальванически связан с каскадом усиления напряжения для минимизации фазовых искажений. Применение фазоинвертора данного типа оправдано, если не требуется существенных амплитуд напряжения на его выходе, и для выходного каскада, работающего без отсечки анодного тока. В случае ТВЗ-1-6 приведенное сопротивление нагрузки (7 кОм) идеально подходит для сопряжения с двухтактным каскадом на лампах 6П1П в типовом режиме в классе А, что и реализуется в данном усилителе. Смещение фиксированное. Максимальная выходная мощность такого каскада достигает 10 Вт, но учитывая параметры выходных трансформаторов правильнее говорить о номинальной мощности в 4-6 Вт. При такой мощности синусоида 40 Гц не имеет визуальных искажений на экране осциллографа. Лампы 6П1П-ЕВ (используется подобранный квартет пр-ва «Светлана», одной партии I-69 г.в.) известны уже 70 лет, и имеют отличную репутацию. Режимы 6Н1П тщательно подобраны на этапе макетирования. Использованы подобранные лампы пр-ва ОРЗЭП, одной партии 73 г.в. Орловские лампы данной партии имели наименьший разброс параметров, чего не скажешь, например, о лампах пр-ва «Восход» (Калуга).
Для снижения нелинейных искажений, расширения частотного диапазона и снижения выходного сопротивления усилитель охвачен петлей неглубокой общей отрицательной обратной связи. Её глубина выбрана в ходе макетирования из соображений приемлемости указанных параметров. Выброс на переходной характеристике полностью устранен дополнительной цепью коррекции в цепи общей ООС.
В звуковых цепях применены комплектующие наилучшие для звука - прецизионные резисторы С2-хх, разделительные конденсаторы с фторопластовым диэлектриком ФТ-2, в катодных цепях – оригинальные ELNA Cerafine. В выпрямителях использованы ультрабыстрые диоды, электролитические конденсаторы Nichicon и полипропиленовые Epcos. Каждый канал усилителя питается от своего силового трансформатора и своих выпрямителей, то есть по сути т.н. «двойное моно». В каждом канале – свой регулятор громкости, что бывает удобно.
Усилитель облагорожен деревянными накладками из ясеня (обработаны маслом).
Параметры:
Максимальная выходная мощность до ограничения – 9 Вт/канал при Rн 4 Ом (Кг = 1%, 1 кГц);
Номинальная выходная мощность – 4…6 Вт/канал;
Чувствительность - 0,8 В;
Входное сопротивление – 5 кОм;
Рекомендуемое сопротивление нагрузки - 4 Ом;
Диапазон воспроизводимых частот (Рвых 1,5 Вт) – 20 Гц (0 дБ) … 40 кГц (-1 дБ);
Коэффициент гармоник при Рвых 1 Вт (1 кГц) – 0,25%, при Рвых 9 Вт (1 кГц) – 1%;
Выходное сопротивление – 2,5 Ом;
Соотношение сигнал/шум на выходе – 86 дБ;
Напряжение сети – 220 … 230 В, 50 Гц.
Габариты по шасси и колпаку: 209х205х170 мм
Усилитель прослушан на акустике Dali 5005 JUBI от различных источников фонограмм. Произвел очень хорошее впечатление, несмотря на мою предрасположенность к однотактным усилителям.
Звучание усилителя яркое, живое, достаточно динамичное и подробное.
Схема тщательно рассчитана и реализована наилучшим образом. Проведены необходимые измерения.
Данный усилитель в настоящее время продаётся
Принципиальная электрическая схема одного канала
