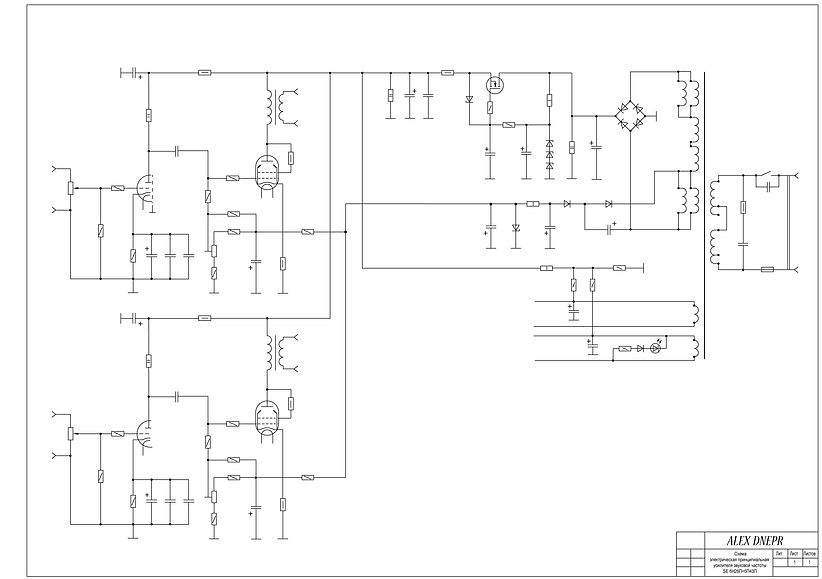

Усилитель выполнен в миниатюрном корпусе из стали (шасси + колпак) по моему чертежу. Выбор ламп обусловлен прекрасной музыкальной сигнатурой 6П43П в триодном включении, а 6Н26П - один из самых линейных триодов. Усилитель легко перестраивается на применение 6П18(14)П. Для этого, на платах смещения предусмотрены стойки для навесного монтажа резисторов делителя для фиксированного смещения. Лампа 6Н3П становится вместо 6Н26П без каких-либо переделок и подстроек (режим универсальный, цоколёвка подходящая). Монтаж сигнальных цепей навесной, цепей смещения выходного каскада и блока питания - печатный. В звуковом тракте использованы резисторы ВС, БЛП, С2-10. Анодная нагрузка 6Н26П(6Н3П) - лучший из отечественных - С2-29в (на фото - первоначальный вариант с ВС). Разделительные конденсаторы - ФТ-2 с фторопластовым диэлектриком - одни из лучших в передаче звуковых деталей. В катодной цепи усилителя напряжения шунтирующие конденсаторы, пагубно влияющие на звук, отсутствуют. Высококачественные выходные трансформаторы изготовлены на железе Ш16х45 от военной аппаратуры связи СССР, имеют увеличенный размер окна, секционирование - 6 секций. В усилителе применено фиксированное смещение для ламп выходного каскада, что в совокупности с низким выходным сопротивлением источника анодного напряжения на полевом транзисторе обеспечивает хорошую динамику в звуке. Также стабилизатор обеспечивает плавную подачу анодного напряжения, что продлевает жизнь лампам. Выпрямительные диоды - ультрафаст. Силовой трансформатор - унифицированный, ТАН. Высококачественные входные терминалы. Выходные - от измерительных приборов СССР - намного качественнее и надёжнее китайского ассортимента радиорынка. Выходные лампы отобраны из ранней партии по наименьшим искажениям. Звучание усилителя гармоничное и подробное. Оценка звука проводилась на акустике Dali 5005 JUBI.



Электрические параметры усилителя:



Чувствительность - 0,75 В
Выходная мощность, номинальная - 2,0 Вт/канал, максимальная - 3,0 Вт.
Сопротивление нагрузки - 4 Ома (возможно 8 или 16 Ом).
Диапазон воспроизводимых частот - 11 Гц...23 кГц (-1дБ), 9Гц...45кГц (-3дБ)
Коэффициент гармоник (на 1 кГц) при Рвых = 2Вт - менее 3% (преобладает вторая гармоника, уровень 3-й - менее 70-75дБ, гармоники выше 4-й отсутствуют).
Выходное сопротивление усилителя, Ом - 2,0
Напряжение шумов на выходе - 0,3 мВ (В3-38) - фон отсутствует.



Размер шасси: 218х73х198мм
Размер колпака: 208х93х109мм
Полный размер изделия с учётом ножек: Ш218хВ190хД(Гл)198мм
